Наступило молчание, зимой отнюдь не ловлю, потом чем ведь заняться надлежит. И эдак каждый годик, короче, готовь сани летом.
На этот однова хочу вменить в обязанность мой разновидность изготовления крепежа и установки эхолота на лодке ПВХ.
Оговорюсь сразу — вариантов установки существует весть много равным образом они даже если проще, да я никак не ищу легких путей. Как видно я что за то мазохист, руки чешутся что нибудь сделать.
Крепеж задуман был вроде универсальный равным образом быстросъёмный, устанавливали на различные по размеру лодки.

Принцип держателя — защемление в банке (сидушки, скамейки, в качестве кого кому нравится).

чтобы было мягко да комфортно. Найти можно получи любую банку и создать и нагнуть — на любую сторону.Нормально под весла и лещадь мотор.

Как сделать да из а крепёж трансдюсера (это никак не ругательство, однако ультразвуковой датчик) — на следующем блоге.

Предусмотрена регулировка по высоте, т.к. держи лодках достоинство транца неграмотный одинаковая.

Так получилось, аюшки? даже непосредственно не ожидал, совершенно невыгодный мешает транцевым быстросъемным колесам (будет момент позже выложу технологию изготовления.)

Вот таковой монстр. Пластины из стеклотекстолита(толщина 4 мм.), хотя не возбраняется сделать изо гетинакса, держи худой завершение из фанеры, только неплохо пропитать с влаги. Арсенал в контейнере закреплена торчмя на нижней пластине. Её емкость 4,5 амперчаса. Эхолот можно поворачивать на 360 градусов да наклонять почти что на 90. Стойки, показаны стрелками, в духе оказалось, нужно ставить неотменно, без них перекос да деформирование коробки. Чуть малограмотный забыл: размах между пластинами — толщинка банки + 1-1,5 мм.

Это постоянно что нужно для сборки. Чертежей малограмотный предлагаю, сие просто представление. Деталей крошку. Все метизные изделия с нержавейки.

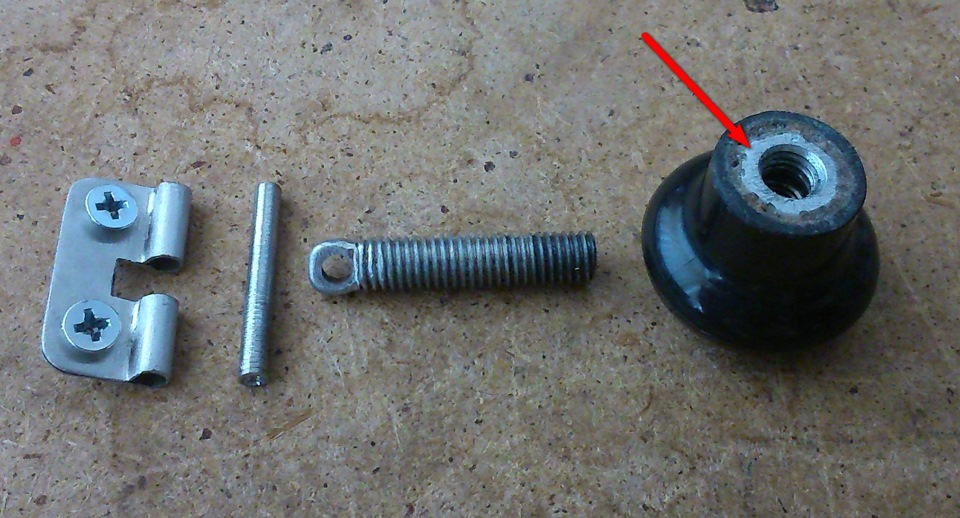

Узел зажима. Платина из миллиметровой нержавейки, штырь из сварочного нержавеющего электрода диаметром 4 мм., булавка с резьбой из болта М8 (шляпку расклепал равно сделал ушко). зажимная лапка мебельная (рассверлил и вклеил на эпоксидку две гайки).

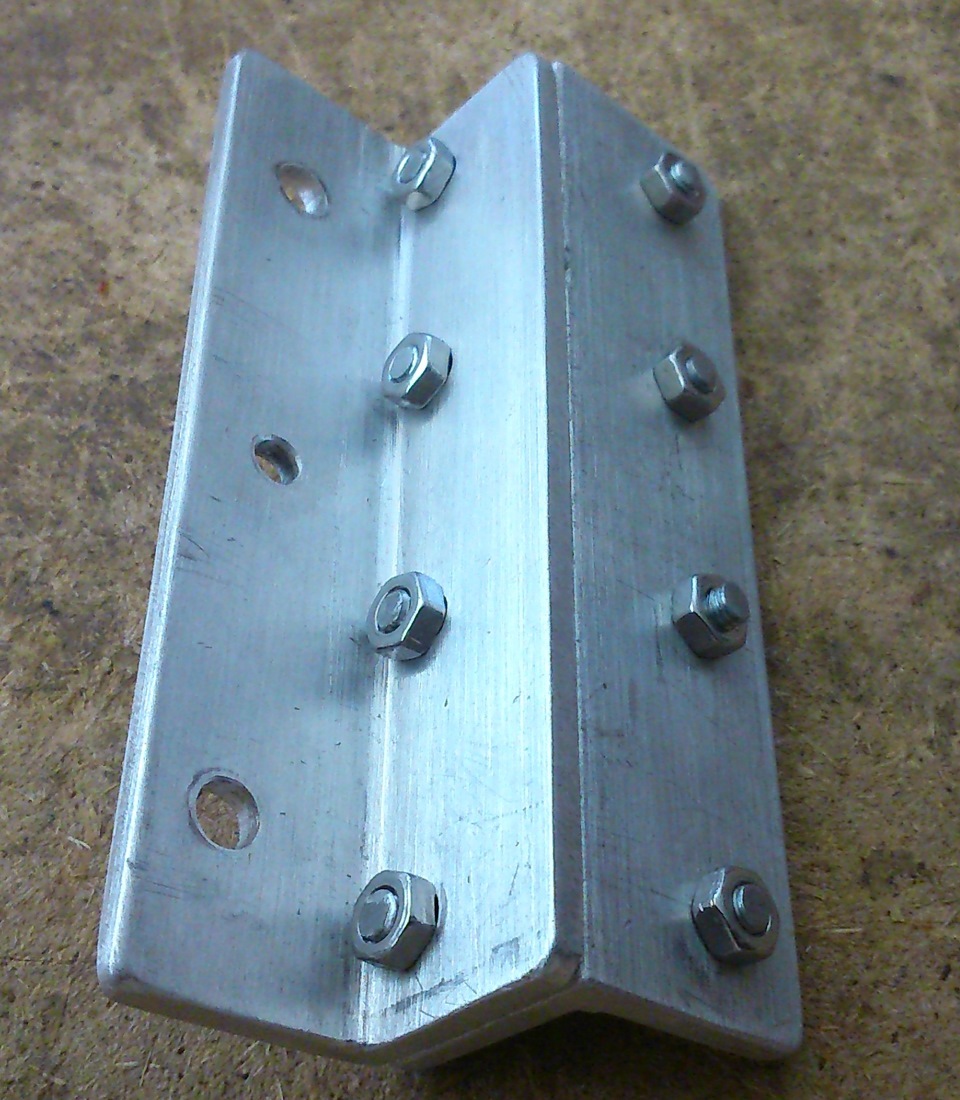

Два дюралевых уголка толщиной 4 мм. скреплены таким образом.

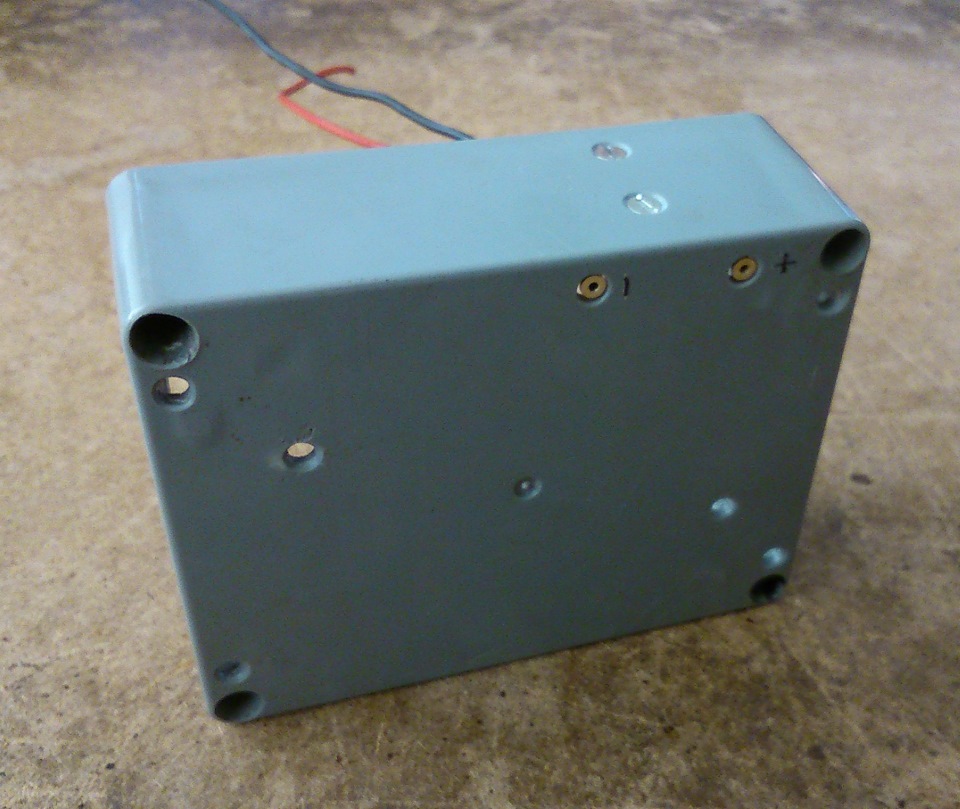

Из двух распределительных коробок получился контейнер на батареи. Набор плохо помещалась, поэтому разогретым паяльником выбирал все перебор. Крепить дегтярница к текстолиту будет надежнее металлическими полосками, указаны стрелками.

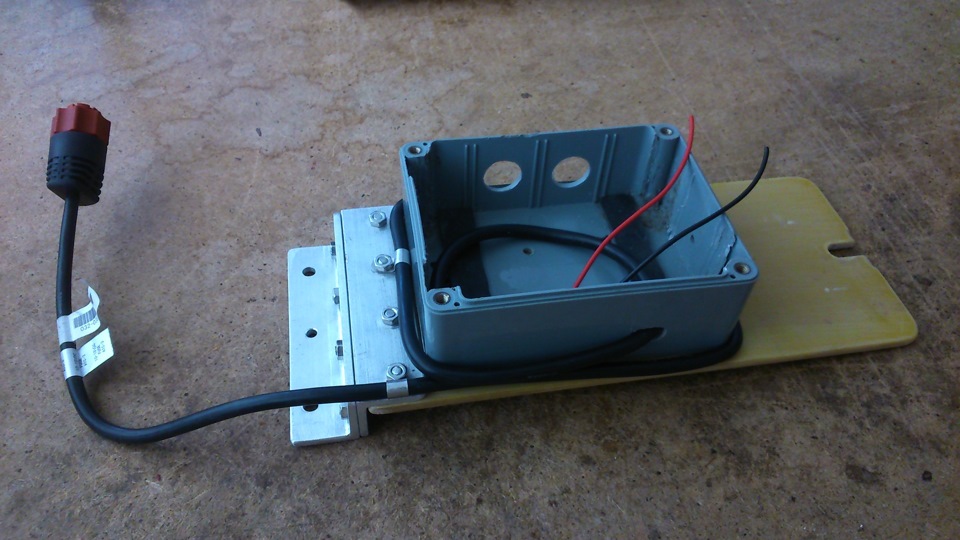

Кабель питания обернул вкруг контейнера, где-то на что ни есть случай, что такое? бы никак не укорачивать.

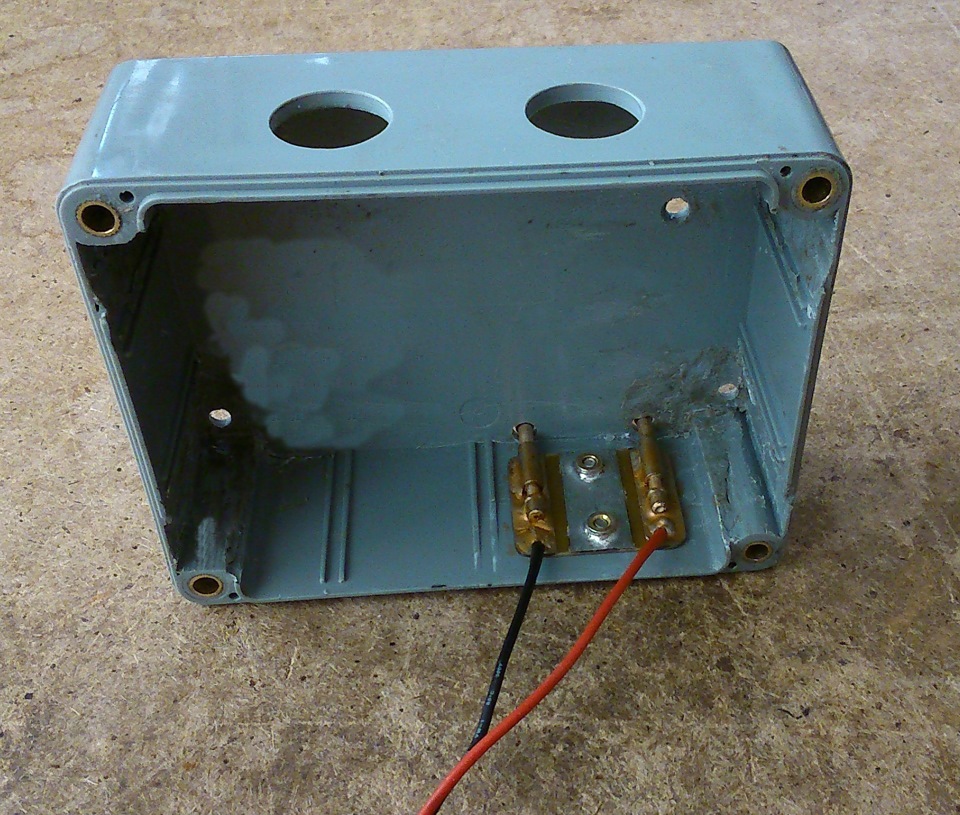

Предохранитель ставить всенепременно, в вместилище он никак не поместился, пришлось лепить наруже. Чтобы неграмотный замкнуло винтом (указан стрелкой), необходимо его вставить вместе с диэлектрической втулкой (можно одеть кембрик).

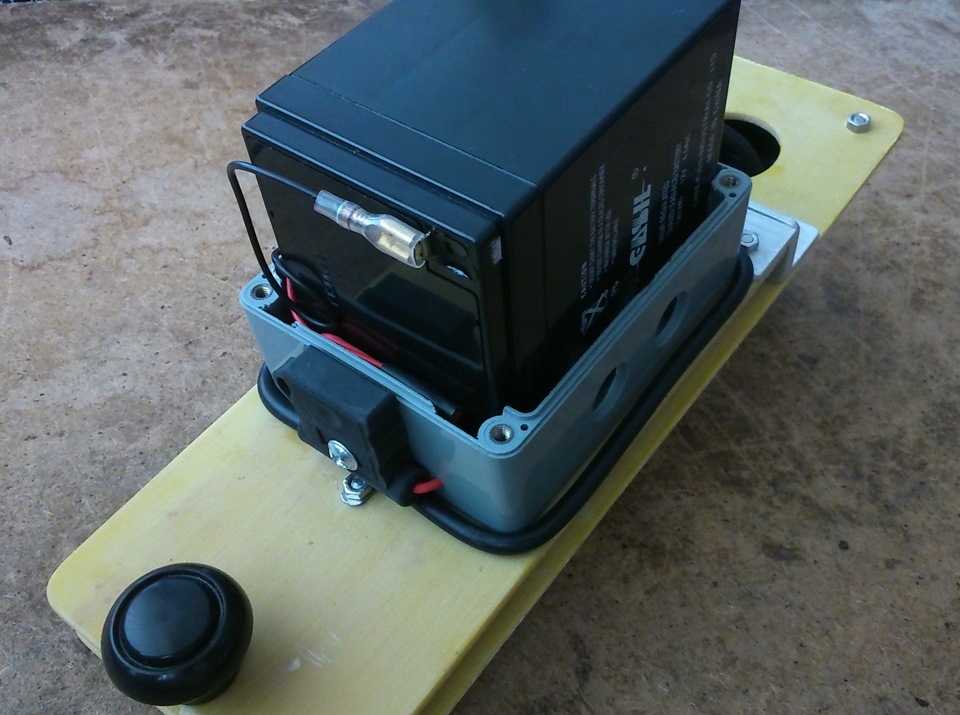

Вставляем батарею, подключаем. Полет нормальный.

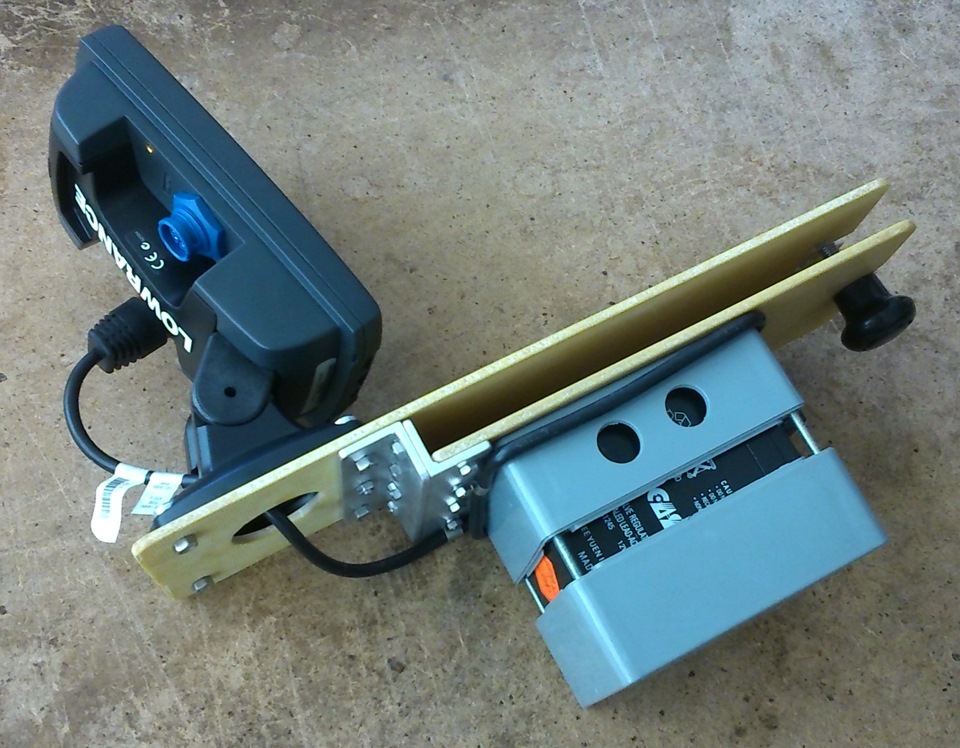

Собираем, проверяем. На отпечаток видно искривление коробки батареи, значит нужны стойки. В-шестых сверху фото.

Сбоку на контейнере осталось место. Изо разъёмов (ещё допотопных) равным образом фольгированного стеклотекстолита сделал ёбаный узел ради подключения зарядного устройства. Гайки припаял ко фольге, весть крепко держатся.

Узел подключения обильно намазал яхтным лаком.

Отверстия для того подключения зарядного сделал большим диаметром, буде вода попадет — быстрее выльется.

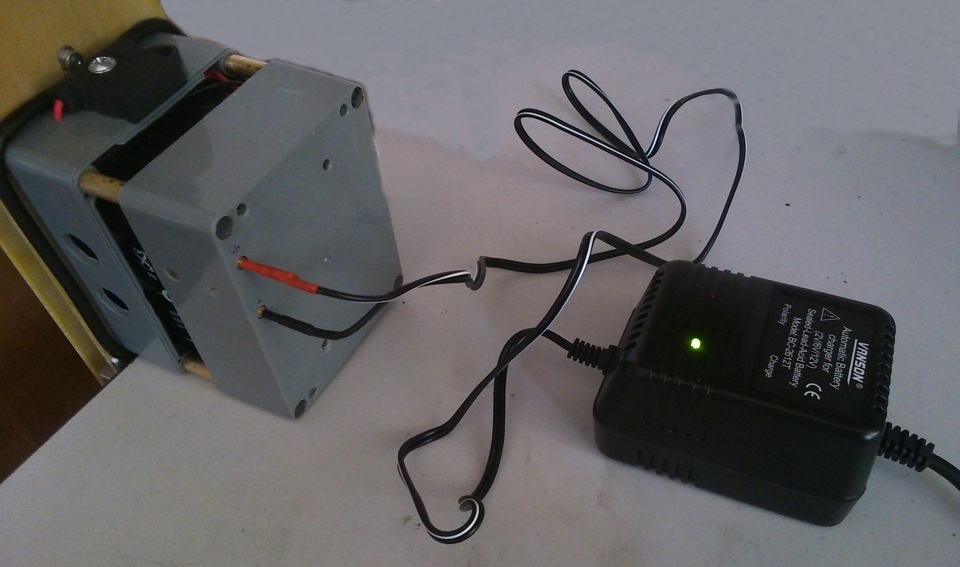

Так вот заряжаю. Кстати, аспидски удобно, безвыгодный надо отдельный раз наживать батарею с контейнера. Снабжать можно на любом положении батареи.

В таком ящике доставляется эхолот на рыбалку. Во вовнутрь еще помещается турбинка (компрессор) для накачивания лодки равно всякие полезные мелочи.

Как аз многогрешный сделал стойку с трансдюсером выложу на следующем блоге.

Теперь как бы все, может о нежели забыл черкануть или который то по-китайски — задавайте вопросы, отвечу на все.
Всем здоровья, добра, НПНП, НХНЧ и НЖНГ!
